Un projet d’ouvrage d’art impose des choix techniques et logistiques qui conditionnent sa durabilité, sa sécurité et son coût. Face à des contraintes de portées, de charges dynamiques et d’environnement, les phases de coffrage et de ferraillage deviennent des déterminants de la réussite. Le présent texte examine les verrous techniques, les matériels disponibles sur le marché et les bonnes pratiques opérationnelles observées sur les chantiers majeurs en 2025.
Les enjeux sont concrets : garantir la conformité aux règles B.A.E.L, limiter l’ouverture des fissures, optimiser les proportions d’acier et de béton, et organiser la logistique de location et de recyclage des éléments de coffrage. Les aspects normatifs, les choix des fournisseurs modulaires et l’intégration des flux BIM pour la préfabrication méritent une attention particulière avant la mise en production. La transition vers la première recommandation opérationnelle se fait ici naturellement, avec l’examen des critères de préparation technique et de choix des systèmes de coffrage et de ferraillage.
- En bref : priorités et repères rapides
- Planification en amont des interfaces structure/ouvrage
- Sélection du système de coffrage adapté (tableau comparatif et coûts locatifs)
- Dimensionnement conforme aux règles B.A.E.L et contrôle des sollicitations
- Intégration BIM pour préfabrication et optimisation des recouvrements
- Logistique de location et gestion des déchets et recyclage
Préparation technique d’un grand ouvrage : choix du coffrage et contraintes de ferraillage
La préparation technique commence par l’identification des contraintes géométriques et des sollicitations : portées, charges permanentes et variables, actions sismiques éventuelles. Le respect des règles B.A.E.L dicte les combinaisons de charges à utiliser (par exemple 1,35G + 1,50Q à l’E.L.U pour de nombreux éléments), la définition des coefficients de sécurité, et la vérification des états limites de service afin de limiter les fissures et l’atteinte des aciers. Le choix du système de coffrage intervient ensuite, selon la répétitivité des éléments, la cadence de coulage et l’accès au site. Sur les grands ouvrages d’art, l’usage de systèmes modulaires et réutilisables s’impose pour réduire les délais et les coûts de location. Parmi les fournisseurs reconnus, Doka et PERI proposent des solutions complètes modulaires, tandis que des acteurs locaux ou spécialisés apportent des options spécifiques pour les zones difficiles d’accès.
La phase de ferraillage nécessite une attention particulière sur la qualité des aciers, le respect des enrobages et la continuité des armatures longitudinales et transversales. Les nuances d’acier doivent être choisies en cohérence avec la méthode de calcul (par ex. FeE400 vs FeE500 selon la ductilité requise) et avec les contraintes de fissuration (limitation de la contrainte de traction à l’E.L.S). Le recours à fournisseurs de matériaux et services permet d’optimiser les approvisionnements : la location d’armatures pré-assemblées et la fourniture de treillis soudés accélèrent la mise en œuvre. Des plateformes techniques spécialisées, comme celles listées par des loueurs, facilitent l’accès aux gammes d’outillage et de ferraillage.
- Repérage des charges et combinaisons à l’E.L.U et à l’E.L.S
- Sélection du coffrage selon cadence et réutilisation
- Choix des aciers en fonction de la ductilité et des limites admissibles
- Contrôles d’enrobage et d’ancrage pour assurer la durabilité
| Critère | Implication technique | Référence |
|---|---|---|
| Combinaisons de charges | 1,35G+1,50Q (E.L.U) | B.A.E.L |
| Choix de coffrage | Modulaire ou sur mesure selon l’accès | Doka, PERI |
| Aciers | FeE400/FeE500 selon ductilité | NF et normes en vigueur |
Dimensionnement des poteaux et semelles selon les règles B.A.E.L et pratiques 2025
Le dimensionnement des poteaux en compression simple s’appuie sur l’évaluation précise des efforts normaux ultimes Nu (par exemple Nu = 1,35G + 1,5Q). La vérification de l’élancement (λ = lf / i) conditionne la prise en compte du flambement et l’estimation du coefficient α de flambement. Pour un poteau rectangulaire courant, la section réduite de béton Br et la section d’acier Ath sont issues de l’inégalité Nu ≤ α·Br·fc28/γb + Ath·fe/γs. Les règles pratiques utilisées sur site intègrent un prédimensionnement basé sur un élancement cible (λ ≤ 35) pour limiter la sensibilité au flambement et faciliter la pose des armatures. La prise en compte des enrobages (c) et des diamètres disponibles (Ø = 10, 12, 16, 20 mm, etc.) influe directement sur le nombre et la disposition des barres.
Pour les semelles, la contrainte admissible du sol détermine la surface nécessaire (A ≥ Qser / σsol). En pratique, sur des sols argileux modulés, la contrainte σsol retenue sera plus faible et conduira à des semelles plus larges et, par conséquent, à des nappes d’armature importantes. Les règles de dimensionnement prévoient des nappes supérieures et inférieures, calculées à l’E.L.U et à l’E.L.S par des expressions du type As/ ml ≥ Nu(A-a) / (8·d·fsu) ou As/ ml ≥ Qser(A-a) / (8·d·σst). Les schémas de ferraillage doivent respecter les espacements minimaux et les ancrages : ls (longueur de scellement) = 40·Ø pour FeE400, 50·Ø pour aciers doux, avec recours aux crochets si ls > A/4.
- Vérifier élancement λ ≤ 70 et viser λ ≤ 35 pour la sécurité
- Appliquer Nu = 1,35G + 1,50Q pour poteaux courants
- Dimensionner Br puis Ath en tenant compte de γb, γs
- Prendre en compte la contrainte admissible du sol pour semelles
| Élément | Formule clé | Valeur usuelle |
|---|---|---|
| Poteau | Nu ≤ α·Br·fc28/γb + Ath·fe/γs | fc28 25–40 MPa |
| Semelle | A ≥ Qser / σsol | σsol 0.1–0.75 MPa |
| Ancrage | ls ≈ 40·Ø (FeE400) | Ø 8–20 mm |
Poutres et dalles : stratégies de ferraillage pour limiter fissuration et assurer durabilité
Les vérifications en flexion simple distinguent trois configurations : sections armées uniquement par aciers tendus, sections limites nécessitant aciers comprimés et sections à armatures doubles. Le calcul du moment ultime réduit μu = Mu / (b·d²·fbu) permet d’identifier la famille de solution : si μu ≤ 0,186 la section peut être armée par aciers tendus ; si μu > μl des armatures comprimées seront nécessaires. Le choix des dispositions transversales vise à contrôler l’effort tranchant Vu et la contrainte tangentielle τu = Vu / (b·d). Les armatures transversales (étriers) respectent des espacements réglementaires St ≤ min(0,9d ; 0,40 m ; At·fe/(0,4·b·(τu – 0,3·ft28·k))) et des diamètres courants adaptés (Øt ≤ Øl,max/3 ou Øt ≤ min(h/35, Øl,min, b/10)).
Pour les dalles, la distinction entre dalles portant dans un sens et dans les deux sens repose sur le rapport ρ = lx/ly. Le dimensionnement suit la même mécanique de base que pour les poutres mais exprimée par moment par mètre linéaire. Les réglages pratiques incluent l’épaisseur minimale h ≈ lx/20 pour appuis simples et h ≈ lx/30 pour dalles continues, puis des règles de répartition des armatures supérieures et inférieures, et des aciers de répartition Asr ≈ As/4. Les critères de fissuration imposent des limites sur σst à l’E.L.S (valeurs dépendant de la sévérité relative : peu préjudiciable, préjudiciable, très préjudiciable), ce qui a un impact direct sur l’espacement et le diamètre des barres.
- Calculer μu pour décider armature simple ou double
- Contrôler τu et dimensionner les étriers en conséquence
- Appliquer règles d’épaisseur et d’espacement pour dalles
- S’assurer du respect des contraintes de fissuration à l’E.L.S
| Grandeur | Expression | Valeur repère |
|---|---|---|
| Moment réduit μu | Mu/(b·d²·fbu) | Pivot μu = 0,186 |
| τu | Vu/(b·d) | Limites 4–7 MPa selon cas |
| Épaisseur dalle | h ≥ lx/20 (appuis simples) | h ≈ 120–300 mm selon portée |

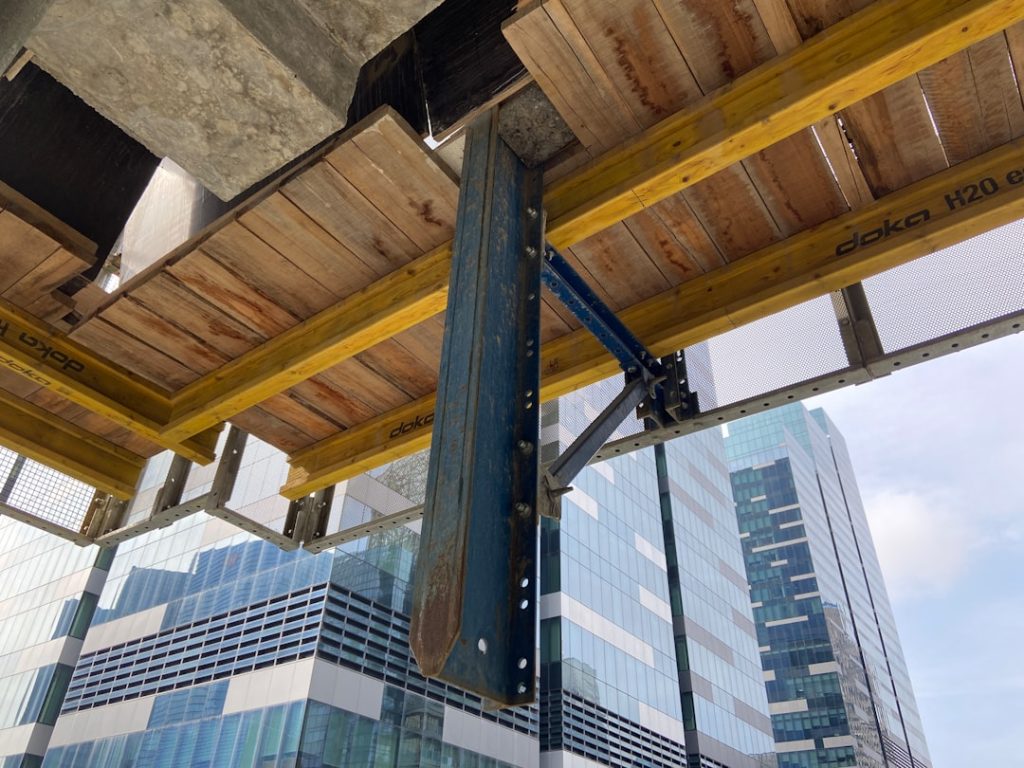

Coffrage modulaire, BIM et modélisation 3D pour la mise en œuvre sur gros chantiers
L’intégration du BIM et de la modélisation 3D transforme la mise en œuvre du coffrage sur les ouvrages d’art. La possibilité de produire des modèles de coffrage détaillés, de simuler les phases de coulage et de générer des nomenclatures d’armatures réduit les erreurs d’interface. Les workflows Revit + Robot ou autres plateformes d’ingénierie permettent de passer d’un modèle analytique à un plan d’exécution de ferraillage et coffrage, optimisant les recouvrements et les longueurs d’ancrage. Les fabricants et loueurs de systèmes tels que MEVA, Hussor ou Altrad Coffrage fournissent des bibliothèques BIM permettant une intégration fluide avec la chaîne d’approvisionnement.
Le recours au coffrage modulaire favorise la répétabilité et raccourcit les délais. Les coffrages podiums, panneaux et cadres permettent de répondre aux spécificités géométriques des voiles et tabliers. En parallèle, l’utilisation d’un gestionnaire de stock numérique pour la location contribue à optimiser les rotations et la maintenance. Les modèles BIM servent aussi à calculer l’empreinte carbone des choix (réutilisation vs déchet) et à planifier la logistique sur site pour limiter les manutentions. Les interfaces entre bureau d’études, chef de chantier et loueur doivent être cadrées contractuellement pour garantir la livraison d’éléments conformes aux tolérances dimensionnelles du modèle.
- Échanger des familles BIM avec fournisseurs (bibliothèques Revit)
- Simuler séquences de coffrage et coulage pour planification
- Optimiser les recouvrements d’armatures via calculs automatisés
- Planifier rotations de location et maintenance prédictive
| Outil | Usage | Avantage |
|---|---|---|
| Modélisation 3D | Plans d’exécution coffrage | Moins d’erreurs d’interface |
| BIM Families | Éléments fabricants | Gains de temps en conception |
| Gestion locative numérique | Rotation matériel | Réduction des immobilisations |
Logistique, location de matériel et maintenance : optimiser la filière coffrage en 2025
La gestion du matériel de coffrage en location implique une planification serrée : approvisionnement en temps utile, vérification des états, maintenance préventive et gestion des retours. Le loueur doit fournir des gammes modulaires compatibles avec les prescriptions du chantier : panneaux, étais, consoles et accessoires. Les offres de location intègrent aujourd’hui des services numériques pour tracer l’historique d’utilisation et prévoir les opérations de réparation. Le rôle du loueur se rapproche de celui d’un partenaire technique : proposition de solutions, calculs d’optimisation et disponibilité des pièces critiques. La plateforme de référence pour matériels et consommables liste des gammes de ferraillage et fibres, ainsi que des guides techniques pour la pose et l’entretien.
Optimiser la logistique inclut la consolidation des flux entre préfabrication et chantier, l’usage de bennes pour le transport des éléments de coffrage, et la mise en place de zones de stockage protégées. Les rotations efficaces réduisent le nombre d’unités nécessaires sur site. La maintenance programmée rassure le maître d’ouvrage sur l’intégrité des éléments réutilisables. Enfin, la démarche circulaire impose d’anticiper la remise en état et le recyclage des composants en fin de vie, limitant ainsi la production de déchets et les coûts liés à leur valorisation.
- Mettre en place planning de rotation et maintenance préventive
- Standardiser les équipements pour faciliter la réutilisation
- Digitaliser états matériels et traçabilité
- Prévoir zones de stockage et manutention adaptées
| Service | Objectif | Indicateur |
|---|---|---|
| Location courte durée | Répondre pic de charge | Taux de rotation |
| Maintenance | Fiabilité des éléments | Taux de conformité |
| Reconditionnement | Réutilisation | % d’unités remises en service |
Sécurité, contrôles qualité et gestion des déchets sur les ouvrages d’art
La sécurité des opérations de coffrage et de ferraillage repose sur des procédures écrites, la formation des équipes et la vérification des points critiques : ancrages, tirants, stabilité des étais, accès sécurisés et relevés géométriques avant coulage. Les contrôles qualité couvrent la réception des matériaux (contrôle diamètres, adhérence, treillis), la conformité des coffrages (assemblage, planéité) et la vérification des enrobages par cales et gabarits. L’usage d’une check-list standardisée réduit les risques d’erreurs sur chantiers complexes et facilite les inspections tierces.
La gestion des déchets devient une exigence réglementaire et économique : tri sur site, réemploi des panneaux et métal, valorisation des laitances et déchets de béton. Les circuits de recyclage proposés par certains loueurs et prestataires permettent de limiter l’empreinte du chantier. La prévention des incidents implique aussi la mise en place de zones de stockage matérialisées, d’itinéraires de manutention sûrs et d’une signalisation adaptée. L’application pratique de ces règles améliore la performance globale et la conformité vis-à-vis des obligations en 2025.
- Check-list sécurité avant chaque coulage
- Contrôles dimensionnels et d’enrobage systématiques
- Plan de tri et recyclage des déchets de coffrage
- Formation spécifique pour équipes de ferraillage et manutention
| Aspect | Mesure | Objectif |
|---|---|---|
| Sécurité | Procédures et PPE | 0 incident majeur |
| Qualité | Contrôles de conformité | Taux de non-conformité |
| Déchets | Tri et recyclage | % recyclé ≥ 70% |
Guide sécurité coffrage et ferraillage •
Recyclage des coffrages
Techniques avancées : coffrage imprimé 3D, solutions préfabriquées et innovations matériaux
L’évolution technologique introduit des procédés innovants : impressions 3D pour coffrages personnalisés, éléments préfabriqués intégrant armatures et réservations, et bétons aux fibres optimisées pour limiter l’acier. L’impression 3D de coffrages permet de produire des formes complexes sans outillage traditionnel : la compatibilité avec le coulage et la tenue au retrait restent des sujets traités par les bureaux d’études. Les éléments préfabriqués diminuent les interventions sur site et améliorent la qualité d’exécution, mais nécessitent une logistique précise et des interfaces de mise en place maîtrisées.
Concernant les fournisseurs et sous-traitants, des acteurs spécialisés apportent des solutions de coffrages sur mesure et de préfabrication : Sateco, Acropol et Cofrasud figurent parmi les fournisseurs intervenant sur des projets ambitieux. Pour les systèmes de coffrage modulaire et les assemblages standards, TMS Coffrage et des revendeurs offrent des gammes compatibles. L’introduction de bétons fibrés et d’additifs permet de revoir les pourcentages d’armature sur des éléments non structuraux et d’optimiser l’emploi d’acier pour des économies durables.
- Impression 3D pour coffrages complexes et prototypes
- Préfabrication complète pour éléments répétitifs
- Bétons fibrés pour réduire armatures secondaires
- Partenariat avec fournisseurs innovants pour études pilotes
| Innovation | Usage | Limitation |
|---|---|---|
| Impression 3D | Coffrages sur mesure | Résistance thermique, coût initial |
| Préfabrication | Qualité et rapidité | Logistique et levage |
| Béton fibré | Réduction d’armatures | Contrôle fissuration |
Impression 3D coffrage personnalisé •
Types de coffrage et matériaux 2025
Mise en œuvre opérationnelle et préparation aux imprévus : planning, personnel et contrôle final
Sur le terrain, la réussite dépend d’une orchestration fine : phasage des coffrages, affectation des équipes de pose et de ferraillage, et coordination avec les fournisseurs. Les plannings doivent intégrer les temps de séchage, les fenêtres météo et les contraintes de levage pour les éléments lourds. La préparation des équipes inclut des formations sur les procédures de sécurité, les gammes d’outillage et les bonnes pratiques relatives aux recouvrements et aux ancrages. Une attention particulière est portée aux tolérances dimensionnelles et à la planification des retours de matériel afin d’éviter des blocages financiers.
L’appel aux prestataires spécialisés et à la location ciblée facilite la maîtrise des coûts. Les références pratiques disponibles en ligne aident à choisir les accessoires et les kits adaptés : listes de fournitures, guides de pose et fiches techniques. La gestion des imprévus repose sur la capacité à réaffecter du matériel et des équipes rapidement, à recourir à des solutions alternatives (ex : panneaux supplémentaires, étaiement d’appoint) et à piloter les décisions via un tableau de bord chantier. Enfin, une dernière revue avant coulage — vérifiant armatures, coffrages, réservations et ancrages — est systématique afin de garantir conformité et pérennité.
- Planifier phasage et rotations matériel en tenant compte météo
- Former et certifier équipes pour tâches critiques
- Mettre en place tableau de bord suivi matériel et retours
- Effectuer revue pré-coulage systématique
| Étape | Responsable | Indicateur de réussite |
|---|---|---|
| Planification | Chef de projet | Respect délai % |
| Contrôle pré-coulage | Ingénieur QC | Check-list 100% |
| Gestion retours | Logistique | Rotation matérielle |
Attention portée sur les risques identifiés : une mauvaise préparation entraîne des remises en état coûteuses et des délais supplémentaires. L’intérêt d’une organisation précise se traduit par une réduction des rebuts, une meilleure sécurité et un contrôle budgétaire renforcé. Le désir d’une exécution sans défaut se matérialise par le recours à des partenaires fiables, des solutions BIM et des équipements modulaires. Actionnable immédiatement : contacter des fournisseurs et des plateformes spécialisées pour obtenir des bibliothèques BIM, des gammes modulaires et des devis de location — par exemple les ressources disponibles pour la fourniture de matériel et de guides pratiques.
